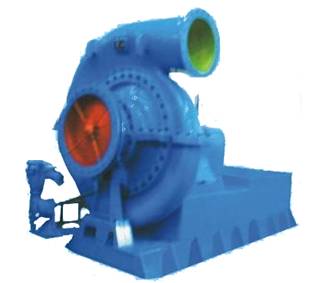

AⅠ系列(替代原D系列)離心鼓風機是我公司開發的專門用于海水脫硫的曝氣風機，同時也可以用于化工、建材、冶金等行業用于輸送空氣、煤氣、二氧化硫等介質。
該鼓風機具有壓力高，耗電省的特點，使用維修方便，運轉平穩，有可靠的密封性能。結構特點：該鼓風機為懸臂式結構，彈性套柱銷聯軸器傳動。鼓風機為逆180°，進風口在主軸的軸向方向。從電機端正視，葉輪為逆時針方向旋轉，出風口在機殼的左上方。鼓風機為鑄鐵機殼，有利于防止振動和吸收噪音，機殼為上、下中分，便于維修。機殼上方有沖洗孔(檢視孔)，下方有排污孔，便于清洗機殼內污物，在上機殼備有固定螺釘，以便折卸，同時裝有定位銷，在機殼一側有半圓形法蘭，固定在軸承箱上。轉子為懸臂式，葉輪由葉片、進口圈、前盤和軸盤、后盤焊接后全部加工而成，經靜、動平衡試驗后與主軸裝配，進口圈外側備有迷宮密封裝置，減少氣體回流，保證效率。葉輪后側裝有密封，保證鼓風機的密封效果良好。軸承箱為普通鑄鐵鑄造，上下對開，一側以半圓形法蘭與機殼連接，在軸承箱的機殼側裝有兩只向心球軸承，在另一側裝有兩只單列角接觸球軸承，以便更好地分布載荷和承受各個方向的力。該軸承箱采用水冷式,以降低軸承溫度。軸承潤滑采用浸漬式，潤滑油為N46(冬季)或N68(夏季)機械油或透平油，儲存油量必須在規定的油位線。密封均為鑄件，為嚴防氣體外泄，在機殼內部葉輪前盤吸入口外側和葉輪背側都裝有密封，對于輸送有毒有害介質，鼓風機停車時以油杯壓擠黃油對軸伸端密封進行油封。
|
|
AI250-1.3 (D250-13) |
AI300-1.33 (D300-13) |
AI350-1.35 (D350-13) |
AI400-1.27 (D400-13) |
AI450-1.35 (D450-13) |
||||||||||
|
空氣 |
煤氣 |
SO2 |
空氣 |
煤氣 |
SO2 |
空氣 |
煤氣 |
SO2 |
空氣 |
煤氣 |
SO2 |
空氣 |
煤氣 |
SO2 |
|
|
流量(m3/min) |
250 |
300 |
350 |
400 |
425 |
||||||||||
|
風壓(kPa) |
30 |
25 |
27 |
33 |
27 |
30 |
35 |
29 |
32 |
25 |
21 |
23 |
35 |
29 |
32 |
|
進氣溫度(°C) |
20 |
40 |
40 |
20 |
40 |
40 |
20 |
40 |
40 |
20 |
40 |
40 |
20 |
40 |
40 |
|
介質密度（kg/m3） |
1.2 |
1 |
1.1 |
1.2 |
1 |
1.1 |
1.2 |
1 |
1.1 |
1.2 |
1 |
1.1 |
1.2 |
1 |
1.1 |
|
軸功率（kW） |
168 |
131 |
136 |
200 |
178 |
183 |
246 |
209 |
220 |
213 |
178 |
187 |
317 |
268 |
285 |
|
主軸轉速（r/min） |
2980 |
||||||||||||||
|
電動機功率 （kW） |
200 |
160 |
160 |
220 |
220 |
220 |
280 |
220 |
250 |
250 |
220 |
220 |
355 |
315 |
315 |
|
風機重量 |
4910 |
4940 |
4960 |
4960 |
4960 |
||||||||||
|
|
AI500-1.35 (D500-1.3) |
AI600-1.3 (D600-13) |
AI700-1.35 (D700-13) |
AI750-1.35 (D750-13) |
AI800-1.3 (D800-13) |
||||||||||
|
空氣 |
煤氣 |
SO2 |
空氣 |
煤氣 |
SO2 |
空氣 |
煤氣 |
SO2 |
空氣 |
煤氣 |
SO2 |
空氣 |
煤氣 |
SO2 |
|
|
流量(m3/min) |
500 |
600 |
700 |
750 |
800 |
||||||||||
|
風壓(kPa) |
35 |
29 |
32 |
30 |
25 |
28 |
35 |
29 |
32 |
35 |
29 |
32 |
35 |
29 |
32 |
|
進氣溫度(°C) |
20 |
40 |
40 |
20 |
40 |
40 |
20 |
40 |
40 |
20 |
40 |
40 |
20 |
40 |
40 |
|
介質密度（kg/m3） |
1.2 |
1 |
1.1 |
1.2 |
1 |
1.1 |
1.2 |
1 |
1.1 |
1.2 |
1 |
1.1 |
1.2 |
1 |
1.1 |
|
軸功率（kW） |
373 |
309 |
342 |
385 |
321 |
358 |
524 |
434 |
479 |
561 |
465 |
513 |
598 |
496 |
547 |
|
主軸轉速（r/min） |
2950 |
||||||||||||||
|
電動機功率 （kW） |
400 |
355 |
400 |
450 |
400 |
450 |
630 |
500 |
560 |
710 |
560 |
630 |
710 |
630 |
630 |
|
風機重量 |
5500 |
6810 |
6850 |
6900 |
6950 |
||||||||||
